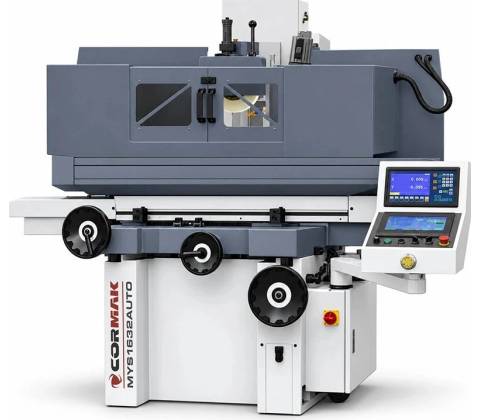

Cormak MYS1632 AUTO

Rovinná bruska MYS1632 AUTO 800x400 mmRovinná bruska MYS1632 AUTO je průmyslová bruska na kov určená k přesnému obrábění rovných ploch ve výrobních provozech, nástrojárnách a údržbářských odděleních. Pracovní stůl 915x400 mm, magnetický upínač 800x400 mm, motor vřetena o výkonu 4,0 kW a servopohon svislého posuvu tvoří konfiguraci připravenou pro přesné a opakovatelné obrábění dílů.Rovinná bruska MYS1632 AUTO – stůl 915x400 mm a magnetický upínač 800x400 mmModel MYS1632 AUTO byl navržen pro broušení povrchů vyžadujících přesné vedení stolu a přesnou kontrolu polohy brusného kotouče. Rozměry pracovní plochy stolu činí 915x400 mm a maximální posuv stolu 760x480 mm. Magnetický upínač o rozměrech 800x400 mm poskytuje velkou upínací plochu pro feromagnetické obrobky během broušení.Maximální vzdálenost mezi stolem a osou vřetena činí 525 mm, zatímco mezi magnetickým upínačem a osou vřetena činí 440 mm. Tyto parametry umožňují obrábění dílů různých výšek a použití odpovídajícího technologického příslušenství.Hlavní přednosti MYS1632 AUTOPracovní stůl 915x400 mm poskytující velký pracovní prostor.Magnetický upínač 800x400 mm pro stabilní upnutí obrobků.Maximální posuv stolu 860x440 mm.Motor vřetena 4,0 kW spolupracující s brusným kotoučem 350x127x40 mm.Servopohon svislého posuvu 0,75 kW pro přesné nastavení brusného kotouče.Hydraulická stanice 2,2 kW s olejovou nádrží o objemu 80 l.Chladicí systém s čerpadlem o výkonu 0,09 kW.Přesný příčný a svislý posuv MPGPříčný posuv ručního kola činí 4 mm/ot. a hodnota jednoho dílku stupnice 0,02 mm, což umožňuje přesnou kontrolu nastavení při přípravě procesu broušení.Svislý posuv se ovládá pomocí MPG. Dostupné hodnoty posuvu umožňují přecházet od nastavovacích pohybů k přesnému přísuvu při dokončovacím obrábění. Systém je poháněn servomotorem o výkonu 0,75 kW.Vřeteno 4,0 kW a brusný kotouč 350x127x40 mmPohon brusného kotouče zajišťuje motor vřetena o výkonu 4,0 kW. Při frekvenci 50 Hz činí rychlost kotouče 1450 a používaný brusný kotouč má rozměry 350x127x40 mm.Chladicí systém podporuje odvod tepla z kontaktní zóny mezi brusným kotoučem a obrobkem, čímž omezuje vliv teploty na podmínky obráběcího procesu.Hydraulický a chladicí systémRovinná bruska MYS1632 AUTO s magnetickým upínačem je vybavena hydraulickou stanicí poháněnou motorem o výkonu 2,2 kW. Olejová nádrž má objem 80 l a čerpadlo chladicí kapaliny výkon 0,09 kW.Použití brusky MYS1632 AUTOMYS1632 AUTO je určena pro kovozpracující provozy, nástrojárny, kusovou a sériovou výrobu i oddělení údržby. Lze ji používat k broušení desek, součástí strojů, nástrojových dílů, základních ploch, forem a dalších obrobků vyžadujících přesné dokončení rovinného povrchu.Technické údaje MYS1632 AUTOTechnické parametryROZMĚRY STOLU915x400 mmMAX. POSUV STOLU860x440 mmROZMĚR MAGNETICKÉ UPÍNACÍ DESKY800x400 mmMAX. VZDÁLENOST MEZI STOLEM A OSOU VŘETENA525 mmMAX. VZDÁLENOST MEZI MAGNETICKOU UPÍNACÍ DESKOU A OSOU VŘETENA440 mmPOSUV PŘÍČNÉHO RUČNÍHO KOLA / DĚLENÍ STUPNICE4 mm/ot., dílek 0,02 mmSVISLÝ POSUV MPG – DĚLENÍ STUPNICE001 / 0,01 / 0,1SVISLÝ POSUV MPG0,1 / 1 / 10 mm/ot.OTÁČKY KOTOUČE (50 Hz)1450ROZMĚRY KOTOUČE (vnější průměr x vnitřní průměr x tloušťka)350x127x40 mmVÝKON MOTORU VŘETENA4,0 kWSERVOMOTOR SVISLÉHO POSUVU0,75 kWMOTOR HYDRAULICKÉ STANICE2,2 kWOBJEM OLEJOVÉ NÁDRŽE80 lČERPADLO CHLADICÍ KAPALINY0,09 kWHMOTNOST STROJE2720 kgROZMĚRY STROJE2,82 x 2,05 x 1,91 mStandardní vybavení MYS1632 AUTOMagnetický stůlBrusný kotoučDržák brusného kotoučeVyvažovací zařízení brusného kotoučeChladicí systémHalogenové osvětleníTechnicko-provozní dokumentace v polštiněProhlášení CEVolitelné vybaveníUnášecí kotouč 350 mm – upínací příruba pro brusný kotouč se systémem vyvažování brusného kotoučeMYS1632 AUTO – průmyslová rovinná bruska s magnetickým upínačemKombinace stolu 915x400 mm, magnetického upínače 800x400 mm, pohonu vřetena 4,0 kW, hydraulického systému a servopohonu svislého posuvu předurčuje brusku MYS1632 AUTO k profesionálnímu a opakovatelnému broušení rovných ploch.
